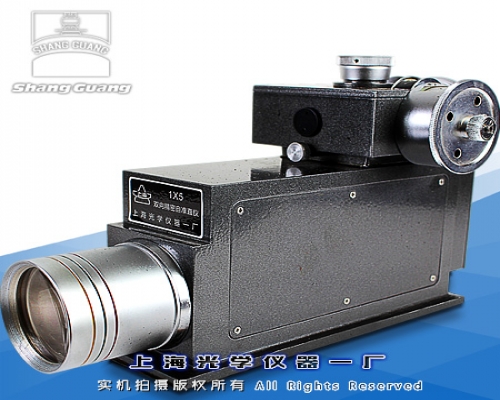

1X5雙向精密自準直儀

一.產品用途

1X5雙向精密自準直儀可廣泛應用于各級計量單位、研究所、大學試驗室、及大廠計量室和車間加工現場，對機床、儀器的精密導軌和精密平板作運動直線軸和平直度測量，以角度儀器和器具的角值精度測定；適用于各級計量單位、研究所、大專院校實驗室、工廠計量室和車間加工現場。

二.產品特點

1. 采用光學自準直原理和二維測量結構，能對機床，儀器精密島軌和精密平板的運動直線性和直度，同時做水平、垂直和二維方向的角、線值精密測量；

2. 工作效率優于目前單向同類儀器；

3. 其結構緊湊，精密高、體積小、重量輕。

三.技術規格

1. 測量距離：0-10m

2. 示值范圍：1000格

3. 測量精度：角值：10′內±3″

             線值：97um內±1um

4. 對準精度：0.5″

5. 分格值：角值1″/格，線值1um/200mm

6. 基面尺寸：200×72mm

7. 輸入電源：6 V 5W

8. 外型尺寸：272×116×164mm

四.配置清單

1. 自準直儀/1臺

2. 可調式反射鏡/1只

3. 物鏡保護罩 /1只

4. 反射式保護蓋/1只

5. LED 照明器/1只

6. 產品合格證、保修卡及說明書/1份
